LANLI高壓BMS技術在大型儲能及UPS應用詳解
業內常用的15/16串的電池模組只需連接一片保護板即可管理單個模組的充放電。而高壓BMS是通過多模組串聯所作出的相對性定義。 為了滿足更高的電壓和電流需求，高壓BMS通常要采用模塊化方式將BMS的管理功能分成多層級架構來保證多模組電池的串、并聯的正常穩定運行。
LANL 高壓BMS 根據串并聯電池組數設計出2-5級管理架構，既可滿足最少兩個模組電池的串聯，也可滿足數萬個電池模組的多級復雜的串、并聯。
BMU（battery management unit）最小的基本模塊，主要功能是電池信息采集及均衡。電池模組串數可分為8串BMU，12串~24串BMU。如此，用戶就可以有14種電池模組的串聯方式。任何一個電壓等級的電池系統都至少能找到1種解決方案。
BMU通過采集線連接至每串電池，通信線通過級聯方式連接至主控CBMS（Cabinet battery management system）主控CBMS將接收到的信息進行分析處理。

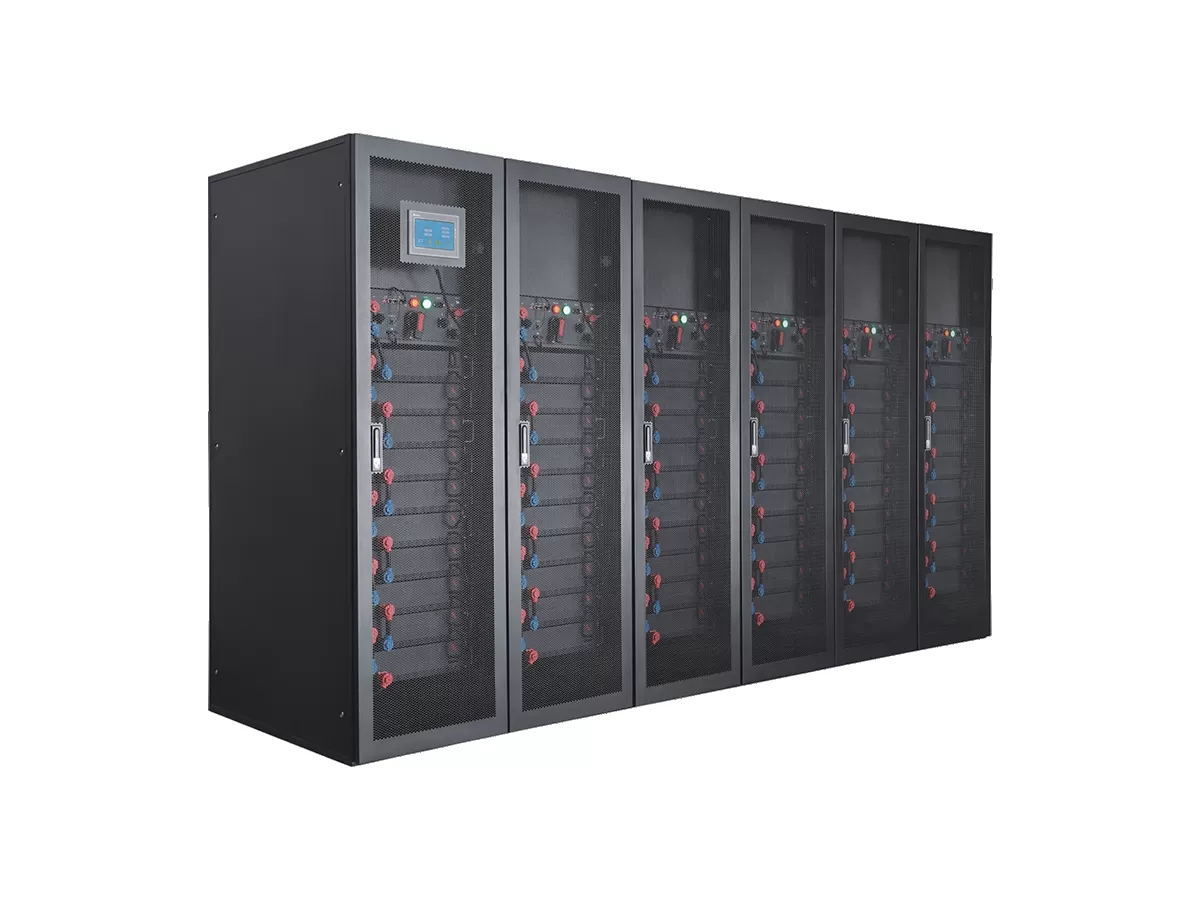

CBMS是整個系統的核心部分，LANLI 高壓BMS提供的是BMS整體解決方案，其中包含BMS主控電路板，繼電器，斷路器，電源，霍爾等電流檢測設備，接插件，通訊口，開關等部件。依據系統電壓、電流大小，CBMS設計成為2U-5U19英寸的符合國際標準的方形機箱。按照系統的電壓等級，每個電池簇使用一臺CBMS，這樣的高度集成化BMS既保證了電池系統的高效性、可靠性也能讓更多的不具備相關技術能力的中小企業參與大型儲能和鋰電UPS的業務中來。
GBMS（Group battery management system）在多簇電池并聯的情況下選用，它主要承擔下層CBMS信息傳輸及顯示并與上層軟件系統，EMS及其它附加系統的通信連接。
