目前市場上90%的企業都在做低壓BMS，而低壓BMS中又有90%以上的企業在做汽車動力BMS。因此造成市場上很難找到真正從事高壓高電流的BMS企業。筆者通過大量的搜索排查終于篩選出幾家專注于高壓高電流的BMS企業。下面就以其中一家集成能力相當好的一家BMS為例對高壓BMS在市場中的應用做一番闡述。

    由于技術門檻比較高，多數的BMS企業只關注BMS的電路板的可靠性，而并沒有從整個鋰電池系統的高效性和可靠性上作過多考慮，這就導致很多BMS板子的質量雖然不錯，但一旦裝入電池系統中后沒多久就出現各種各樣的兼容問題，效率和可靠性上大打折扣，從而降低了用戶的體驗度。

    高壓BMS產品介紹

  藍鋰科技為客戶生產的BMS系統樣板，無論從外觀上，結構上看還是從整體性能上來說都堪稱佳作。該儲能管理系統包含3至5層架構：電池管理單元模塊（BMU），柜級電池管理系統（CBMS），電池堆級管理系統GBMS，儲能管理軟件系統平臺（BBMS）人機界面（HMI）

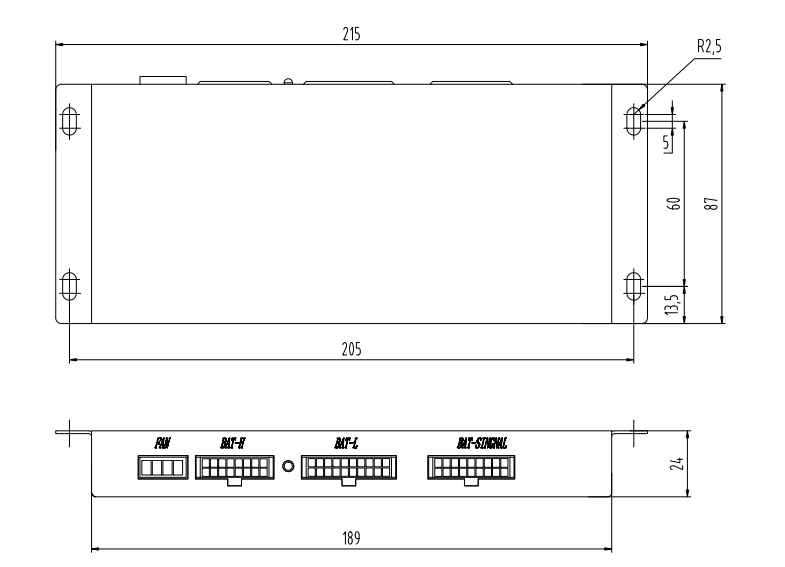

其中BMU分為13-16串及19-24串兩種規格，板子安裝在電池模塊箱內負責采集電池模塊中單體電芯的電壓、電流、溫度及電池間的壓差智能均衡。

CBMS由保護器件、開關器件、電流電壓檢測器件等組成，對內負責與柜內多個電池模塊進行通信，管理柜內充放電狀 態。與用戶 PCS 進行電氣連接，在二級管理系統時與 PCS 交換數據與命令，在三級管理系統時與 GBMS 通信交換數 據與命令。

GBMS由工控機及相應通信系統組成，對內負責與 CBMS 通 信交換數據和命令。在 3 級管理系統時對外負責與用戶 PCS 交換數據和命令，同時與用戶 EMS 系統交換數據和命令。在 4 級管理系統時對外負責與用戶 PCS 交換數據和命 令，同時與 BBMS 系統交換數據和命令或上級 BBMS 系統 交換數據和命令。

BBMS由雙機熱備份服務器及通信系統組成，對內與 GBMS 交換數據與命令，對外與用戶 EMS（能量管理系統）系統 交 換 數 據 和 命 令 。

HUI系統與用戶進行交互和信息交換的媒介。在 2 級管理 系統中為帶觸摸功能的顯示屏。在 3 級管理系統中為工控 機觸摸屏。在 4 級管理系統中為服務器顯示器。

高壓儲能BMS的市場前景及應用

      儲能是指在能量富余的時候，利用特殊技術與裝置把能量儲存起來，并在能量不足時釋放出來，從而調節能量供求在時間和強度上的不匹配問題。儲能技術包括物理儲能、電化學儲能、電池儲能三大類，以及發電及輔助服務、可再生能源并網、用戶側、電力輸配、電動汽車五大類應用領域。

      彭博社（BNEF）最新發布的一份報告顯示，到2040年，全球儲能規模預計將增長122倍，達到1095 GW／2850 GWh。

盡管鋰離子電池的成本到如今已經下降了85％，未來十年還將在現有的成本上下降50％，但儲能的熱潮仍需要6620億美元的投資。另外，由于價格下跌，到2040年可再生能源將占全球電力的近40％，高于目前的7％，而不少歐美國家早已提出到2050年100％可再生能源發電的愿景。

      我國居民用電及工業用電的價格在世界各國中偏低，再加上我國電網極其龐大，目前大部分光伏、風電所產生的電能都可以直接并網，當電能足夠多時，將多余電能儲存起來也是國家電網要考慮的事情，因此要建設大規模的儲能電站也只能是由國網來建設。事實上近年來較大的儲能項目都是由國網主持建設的。由于目前鋰電成本比較高，大多數儲能企業比較傾向于采用退役的梯級電池及庫存電池來建設較大的儲能電池以獲取收益。另外就是孤島、偏遠地區及電價差比較大的地區都適合建設小型的儲能電站?？偟膩碚f，隨著電池成本的下降，我國的電池儲能項目正在逐年增加，再加上國家鼓勵政策的逐漸明朗，電池儲能項目將會在不久的將來呈現井噴態勢。國外很多國家一直以來光伏、風電占比就比較重，電價較高，不存在大的電網，因此儲能市場發展勢頭比較好，基本上哪里有發電哪里就會有儲能需求。

      BMS在整個儲能系統中的價格所占比重雖然在10%左右，但其發揮的作用卻是極其重要的。國內很多大型的電池廠商要么自己研發BMS，要么收購第三方BMS企業，要么與BMS企業合作互相綁定。而高壓BMS這塊的研發是一個相當漫長的過程，不是因為其技術有多難，而是要通過長期的技術經驗積累，穩定的源材料供應，以及不同場景下應用產生問題的解決能力。上面推介的這套高壓BMS主要支持磷酸鐵鋰電池的儲能系統或鋰電不間斷電源系統(鋰電UPS)的電池管理，單柜最高電壓可達1000V,電流可達800A，而對于三元電池的支持則需要簽訂免責條款才能供貨。這么強悍的技術支持能力，據筆者了解只有美國的Nuvation公司才能與其媲美。 對于鋰電鋰電UPS大機的電池管理方案，該公司也早在2017年就發布了全球首個完善的解決方案。至于儲能BMS與UPS電池管理方案有何不同之處，我想應該就是其不可間斷的原理吧。

高壓儲能BMS的配置及電池模組的成組方式

       儲能就是以某個固定的電池模組（如13-16串或19-24串）串聯到一定的電壓，以15串48V150Ah為例，15（N）個模組串聯即720V,我們稱之為單柜720V系統(108kwh)，再以單柜720V進行多柜并聯，最大可并32個柜。我們并10個柜可以得到1.08兆瓦時，并20個柜可以得到2.16兆瓦時，適合20尺柜和40尺柜的集裝箱儲能安裝，同樣也適合各種機架式的室內儲能系統配置。按照上面的電池成組方法，1兆瓦的儲能BMS配置為：BMU數量：150套，CBMS數量：10臺 GBMS數量：1臺。2兆瓦的儲能BMS配置為：BMU數量：300套，CBMS數量：20臺 GBMS數量：1臺。合理的電池模組成組方式可以大大節約BMS及其周邊配件成本，也可以提高整個系統的運行效率及系統的可靠性。影響電池系統配組的因素有：電芯容量，電芯放電倍率，負載，PCS等。有些電池成組方式是不可取的，如4模組構成一個單柜，192V1200ah這樣就會造成單模組非常大，影響整體布局及售后維護，單柜電流太高的電池配組也會造成部分BMS的成本急劇上升。因此在電池成組過程中應該考慮到電壓和電流不走極端，不要按以前鉛酸電池成組的方式去做鋰電池的配組。有少量的用戶的確需要低壓高電流或是高壓低電流的電池成組配置，那承擔相應較高成本也在所難免。
